在正常情况下，负载有市电经接触器直接供电，蓄电池由市电经充电器浮充电，浮充电流很小；逆变器处于关机状态，不向负载供电。

在应急情况下，即市电供电中断或过电压、欠电压超限（一般超过额定电压±15%以上）时，控制器将立即启动逆变器并逆变器切换负载供电，由蓄电池组经逆变器对负载供电。

当市电电压恢复正常工作时，控制器又将负载电源切换至市电，并自动关停逆变器，EPS电源又恢复正常情况时的睡眠状态。

消防型EPS电源原理图

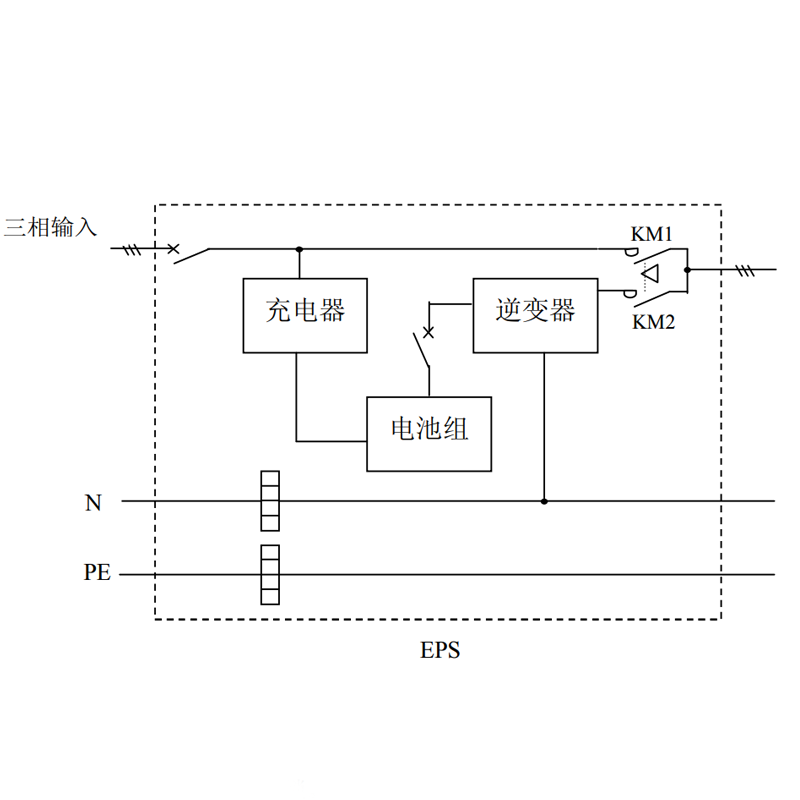

1.单电源原理图

单电源原理图

说明:KM1、KM2 为机械互锁。

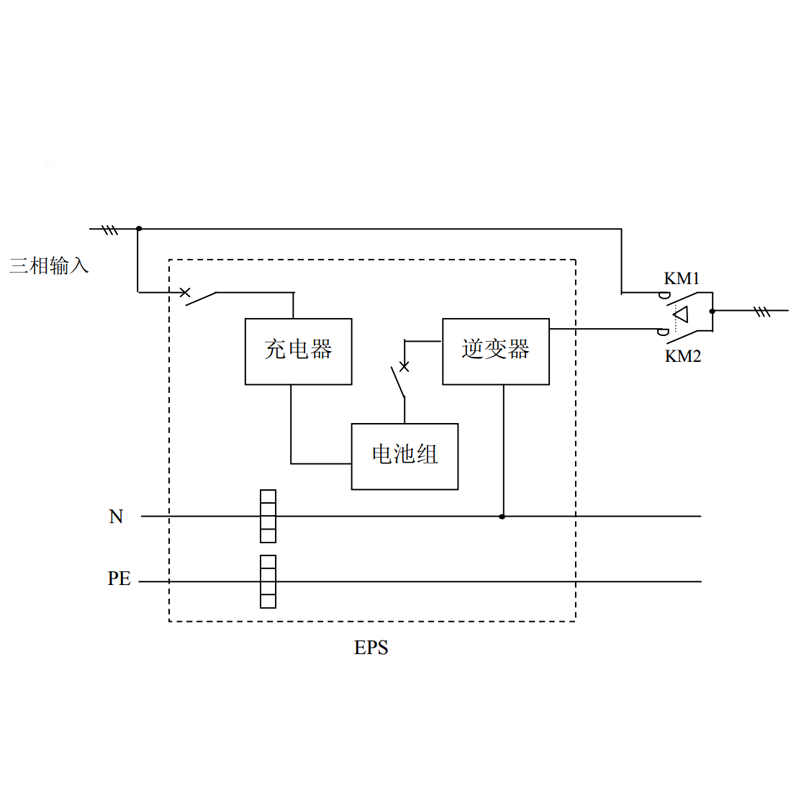

2.做第二路电源双回路原理图

做第二路电源双回路原理图

注：KM1 可选择与 EPS 联动

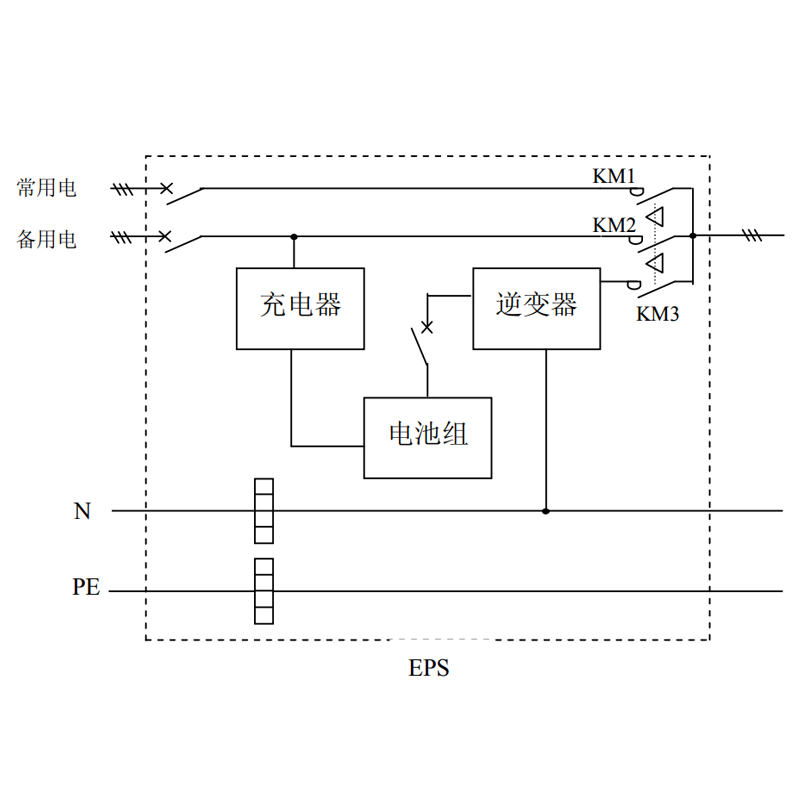

3.双电源原理图 1

双电源原理图 1

说明：

a)KM1、KM2、KM3 为机械互锁。

b)充电器可接在备用电或常用电上，也可接在输出端。

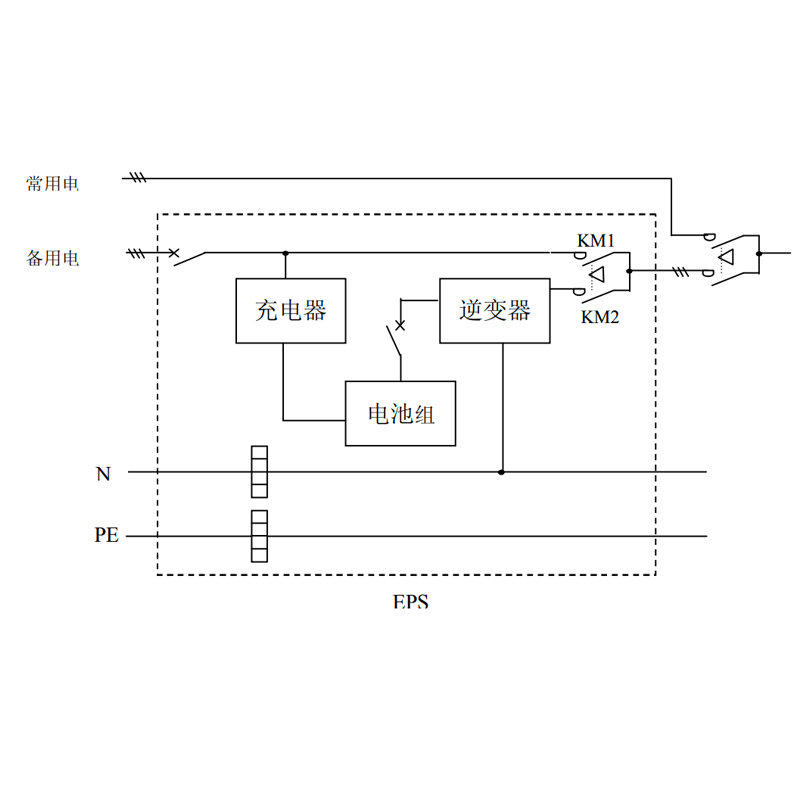

4.双电源原理图 2

双电源原理图 2
